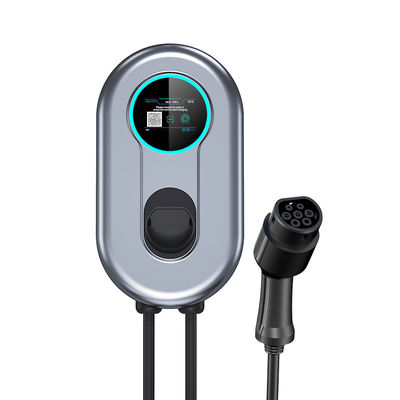

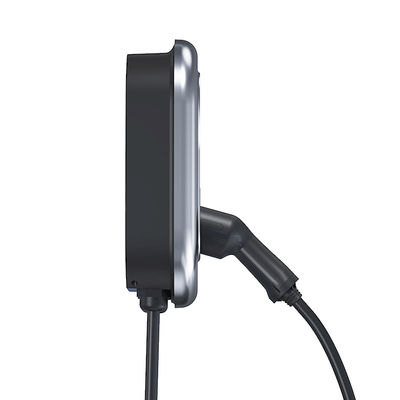

11.04KW 3段階のタイプ2 EVの充電器Wallboxの速く、便利な電気自動車の充電ステーション
タイプ2のWallbox EVの充電器の記述
このプロダクトは充電ステーションのホスト、充満銃、ワイヤー、取付けで主に構成される
バックプレーン、設置原料のパッケージ、等。それは世帯の電気自動車充満である
装置。AC充電ステーションは本管に、電気自動車ある接続される
充満銃インターフェイスによって安全にそして確実に満たされて;プロダクトをaffffecting避けるため
包囲の酸およびアルカリおよび他の腐食性のガスがもし、性能;に試みなさい
高湿度の環境の直接雨か使用を避け、損傷を防ぐことを試みるべきである
ハウジングに影響を与えることから。
プロダクト変数記述:
| モデル | I7 | I11 | I22 |
| 入出力電圧 | AC 230V/単一フェーズ | AC 400V/三相 | AC 400V/三相 |
| 現在の入出力 | 8,12,16,20,24,28,32 調節可能 |
8,10,12,14,16A 調節可能 |
8,12,16,20,24,28,32A 調節可能 |
| 最高の出力電力 | 7.36 KW | 11.04 KW | 22.08 KW |
| 頻度 | 50/60Hz | ||
| 入れられたケーブル | 1M、配線 | ||
| 充満プラグ | タイプ2 （Mennekes） | ||
|
長さ |
ヨーロッパ規格、デフォルト5M |
||
| 抵抗電圧 | 3000V | ||
| 仕事の高度 | <2000m> | ||
| 待機しなさい | <3w> | ||
|
実用温度 |
-35°Cへの50°C |
||
|
開始方法 |
カード、WIFIの満たし始めるべきBluetooth APPのいろいろな選択 |
||
保護 |
電圧保護に、Over Loadの保護、過剰臨時雇用者 保護、電圧保護の下で、地球の漏出保護、 電光保護、短絡の保護 |
||
| IPのレベル | IP65 | ||
| 接触ボタン | はい | ||
| LCDスクリーン | はい | ||
| 現在の調節 | はい | ||
| Bluetooth APP充満 | はい/いいえ | ||
| WiFi APP充満 | はい/いいえ | ||
| RFID | はい | ||
| タイミング/任命 | はい/いいえ | ||
| 証明 | セリウム、RoHS | ||
|
保証 |
全機械のための1年 |
||
LCDスクリーンが付いているWallboxの充電器の場所の特徴
1。プロダクトは低電圧指導的な2014/35/EU、IEC61851-1に従う:2019年
耐候性がある2.IP65;漏出保護;耐衝撃性
3.充満状態および働く間違いはLEDの表示燈およびLCDスクリーンによって単に表示される
4.現在の選択ボタンの任意unction、
5. 8A-48A自由な転換の流れ
カード、WIFIの満たし始めるべきBluetoothのいろいろな選択
タイプ2のWallbox EVの充電器の機能紹介
1.Residual現在の検出（RCD）
2.Surge保護装置
:3kAのlmax:6kA
3.Leakage保護
漏出保護は始まるとき、停電および再始動切られたoffffである必要がある。
4.Overcurrent保護
流れが早期警報の価値を超過する時、充満山の切口のoffff出力、再始動
の切れるまで自動的に10秒後に、3つの周期の後で自動的に回復しないし
力および再始動。
5.Overvoltage保護
保護は電圧が275Vを超過する始まり、自動的にと電圧と回復する
元通りにされ、安定させる。
6.Undervoltage保護
電圧が100Vよりより少なくある始め、いつ電圧自動的に元通りにしなさいとき保護を
元通りにされ、安定させる。
7.Overtemperature保護
EVの充電ステーションの内部温度が85 °C.を超過するとき保護を始めなさい。
据付手順:
1。ボール紙の位置に従ってドリル孔に打楽器ドリルを使用しなさい
2.取付けなさい拡張ボルト（6*M6*60MM）を
3.fix self=tappingねじ（6*M5*50mm）が付いている取付けのバックプレーン
4.主要な単位をバック パネルのバックルと一直線に並べ、およびそれからねじを使用するために取付けなさい
にfix （4*M5*40）
指示
1. 機械がスタンバイ普通しているとき、表示燈はfixed青である。
2.ホールダーから充満銃を、挿入する車の充満ソケットに充満銃を取除きなさい。
3。銃の挿入が完了した後、車は自動的に青い流星ライト普通満たし始め。
4。表示燈は充満が完了した後青い常に回る。
