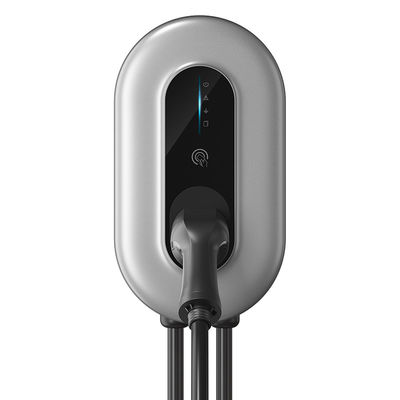

Wallbox 11.04 KWのタイプ2携帯用EVの充電器、タイプ2 16A 3段階のWallboxの電気自動車の充電ステーション
タイプ2のWallbox EVの充電器の記述
このプロダクトは充電ステーションのホスト、充満銃、ワイヤー、設置バックプレーン、設置原料のパッケージ、等で主に構成される。それは世帯の電気自動車充満装置である。AC充電ステーションは本管に接続される、電気自動車は充満銃インターフェイスによって安全にそして確実に満たされる;包囲の酸およびアルカリおよび他の腐食性のガスがもし製品性能をaffffecting避けるため;高湿度の環境の直接雨か使用を避けることを試み損傷がハウジングに影響を与えることを防ぐことを試みるべきである。
プロダクト変数記述:
| モデル | M7 | M11 | M22 |
| 入出力電圧 | AC230V/単一フェーズ | AC 400V/三相 | AC 400V/三相 |
| 現在の入出力 | 8,12,16,20,24,28,32 調節可能 |
8,10,12,14,16A 調節可能 |
8,12,16,20,24,28,32A 調節可能 |
| 最高の出力電力 | 7.36 KW | 11.04 KW | 22.08 KW |
| 頻度 | 50/60Hz | ||
| 入れられたケーブル | 1M、配線 | ||
| 充満プラグ | タイプ2 （Mennekes） | ||
| 出力ケーブル | 5M | ||
| 抵抗電圧 | 3000V | ||
| 仕事の高度 | <2000m> | ||
| 待機しなさい | <3w> | ||
保護 |
電圧保護に、Over Loadの保護、過剰臨時雇用者 保護、電圧保護の下で、地球の漏出保護、 電光保護、短絡の保護 |
||
| IPのレベル | IP65 | ||
| 接触ボタン | いいえ | ||
| LCDスクリーン | いいえ | ||
| 現在の調節 | はい | ||
| Bluetooth APP充満 | はい/いいえ | ||
| WiFi APP充満 | はい/いいえ | ||
| RFID | はい | ||
| タイミング/任命 | はい/いいえ | ||
| 証明 | セリウム、RoHS | ||
タイプ2のWallbox EVの充電器の機能紹介
1.Residual現在の検出（RCD）
2.Surge保護装置
:3kAのlmax:6kA
3.Leakage保護
漏出保護は始まるとき、停電および再始動切られたoffffである必要がある。
4.Overcurrent保護
流れが早期警報の価値を超過する時、充満山の切口のoffff出力、再始動
の切れるまで自動的に10秒後に、3つの周期の後で自動的に回復しないし
力および再始動。
5.Overvoltage保護
保護は電圧が275Vを超過する始まり、自動的にと電圧と回復する
元通りにされ、安定させる。
6.Undervoltage保護
電圧が100Vよりより少なくある始め、いつ電圧自動的に元通りにしなさいとき保護を
元通りにされ、安定させる。
7.Overtemperature保護
EVの充電ステーションの内部温度が85 °C.を超過するとき保護を始めなさい。
据付手順:
1. ボール紙の位置に従ってドリル孔に打楽器ドリルを使用しなさい
2. 取付けなさい拡張ボルト（6*M6*60MM）を
3. fix self=tappingねじ（6*M5*50mm）が付いている取付けのバックプレーン
4. 主要な単位をバック パネルのバックルと一直線に並べ、およびそれからねじを使用するために取付けなさい
にfix （4*M5*40）
指示
1. 機械がスタンバイ普通しているとき、表示燈はfixed青である。
2.ホールダーから充満銃を、挿入する車の充満ソケットに充満銃を取除きなさい。
3。銃の挿入が完了した後、車は自動的に青い流星ライト普通満たし始め。
4。表示燈は充満が完了した後青い常に回る。
